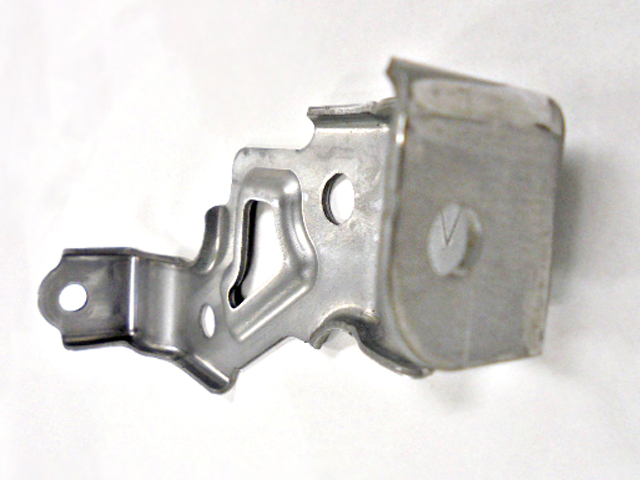

私たちの身の回りにある自動車や家電、電子機器などの製品は、金属やプラスチックを特定の形に加工して作られています。
その部品を高精度かつ効率的に大量生産するのに欠かせないのが「プレス金型」です。
今回は、プレス金型の基本から種類、設計・製造の流れ、運用時の課題と対策、最適な選び方など網羅的に解説します。
プレス金型とは？ なぜ重要？
プレス金型は、金属板やプラスチックなどの材料をプレス機械で圧力をかけて成形する工具です。
主に「パンチ」（凸型の部品）と「ダイ」（凹型の部品）で構成され、材料を挟んで切ったり、曲げたり、伸ばしたりして目的の形に加工します。
プレス金型の主な役割は、材料の切断（穴あけや輪郭切りなど）、曲げ、絞り（平らな材料をカップ状や筒状に伸ばす）、そして複雑な形状への成形です。
製造業においてプレス金型が重要な理由は、大量生産が可能なこと、品質の安定性、コスト削減効果、そして複雑な形状の実現にあります。
一度金型を作れば同じ部品を短時間で大量に作れるため、生産効率が格段に向上します。
また、誰が操作しても均一な精度で部品を生産できるため、品質のばらつきが少ないという利点もあります。
初期投資はかかりますが、大量生産によって1個あたりのコストが安くなり、自動化で人件費も抑えられます。
さらに、高度な設計により、他の方法では難しい複雑な形状も実現できる場合があります。
プレス金型は企業の技術力や競争力を支える重要な資産となります。そのため、金型の設計ノウハウは企業秘密として厳重に管理されることもあります。
実際に金型は、どのような構造で成り立っているのでしょうか。
プレス金型の基本的な仕組み
プレス金型は、プレス機械の上下運動を利用して材料を加工します。材料を下型（ダイ）の上に置き、上型（パンチ）が降りてきて圧力を加えることで、材料が変形したり切断されたりします。
主な加工方法としては、せん断（材料を切り抜く）、曲げ（V字やU字に曲げる）、絞り（平らな板を筒や箱型に成形）、成形（特定の形状に押し出す）、圧縮（コインの模様のような凹凸をつける）などがあります。
プレス金型の主な構成部品は以下の通りです。
パンチは材料に圧力を加えて変形させる凸型の部品、ダイはパンチと対になり形状を決める凹型の部品です。
ストリッパプレートは加工後に材料をパンチから剥がす役割を果たします。
ダイセットはパンチやダイを固定し、プレス機に取り付ける土台であり、ガイドピンやブシュで正確な位置を保ちます。
その他にも、パンチやダイを支える補助部品として様々なプレートが使用されます。
これらの部品が精密に連携することで、高精度な加工が可能になります。部品の摩耗やズレは精度低下や金型破損の原因になるため、定期的なメンテナンスが欠かせません。
この金型には、さまざまな種類があります。
プレス金型の種類と特徴
プレス金型には、用途や生産量に応じたさまざまな種類があります。
単発型（Single Die）は、1回のプレスで1つの加工（切断や曲げなど）を行うシンプルな金型です。手動で材料をセットする場合もあります。設計・製作が簡単で初期コストが安いというメリットがありますが、生産速度が遅く、複数工程が必要な場合は効率が悪いというデメリットもあります。試作、小ロット生産、大型部品の製造に適しています。
順送型（Progressive Die）は、コイル状の材料が自動で送られ、複数の加工（切断、曲げなど）を連続で行う金型です。最終工程で部品が切り離されます。高速で大量生産が可能で、自動化により人件費を削減できるメリットがありますが、金型が複雑で初期コストが高く、材料の無駄（キャリア部分）が発生しやすいデメリットがあります。電子部品や小型自動車部品などの大量生産に適しています。
トランスファー型（Transfer Die）は、複数の金型を並べ、部品をロボットアームなどで自動搬送しながら加工する方式です。材料の無駄が少なく、大型部品や深い絞り加工に適していますが、搬送装置が必要で設備コストが高く、順送型よりやや速度が遅い場合もあります。自動車ボディ部品や家電筐体などの中～大量生産に向いています。
コンパウンド型（Compound Die）は、1回のプレスで複数のせん断加工（外形切りと穴あけなど）を同時に行う金型です。高い位置精度で工程を短縮できますが、曲げや絞りには不向きで、金型が複雑というデメリットがあります。ワッシャーや精密部品など、位置精度が重要な部品の製造に使われます。
金型の選び方としては、生産量（少量なら単発型、大量なら順送型やトランスファー型）、部品の形状（複雑な形状は順送型やトランスファー型）、コスト（初期投資と材料効率を考慮）、精度（コンパウンド型はせん断加工の精度が高い）などを考慮することが重要です。
次に、これらの金型はどのように設計され、製造されるのか説明します。
プレス金型の設計と製造
プレス金型の設計は、製品仕様の確認から始まります。
設計では、部品の複雑さ、精度要求、生産量、材料特性、プレス機の仕様などを考慮します。
複雑な形状は工程数や特殊機構が増え、厳しい公差には高精度な部品やガイドが必要になります。
大量生産なら耐久性のある材料を選び、材質や厚さによって金型の負荷や摩耗が変わることも考慮します。また、使用するプレス機の能力に合わせた設計をすることも重要です。
部品の形状、寸法、材質、生産量を把握し、次に切断、曲げなど必要な加工と金型タイプを決定する工程設計を行います。
その後、パンチやダイなどの形状や材質を設計する部品設計へと進みます。
製造プロセスでは、まず切削や研削で部品を高精度に機械加工し、複雑な形状や硬い材料には放電加工を用います。
その後、焼入れで硬さと耐久性を向上させる熱処理や、コーティングで摩耗や焼付きを防止する表面処理を行います。
最後に金型を組み立て、試作を行って精度や形状を確認します。
高品質な金型を作るには、材料科学や精密加工の知識、熟練の技術が必要です。設計ミスや加工誤差は、生産時の不良や金型寿命の低下につながるため、信頼できる金型メーカーの選定が重要です。
運用時の課題と解決策
プレス金型は過酷な環境で使われるため、様々な問題が発生することがあります。
よくある問題としては、以下のようなものがあります。
- 摩耗：刃や摺動部がすり減り、精度低下やバリが発生
- 破損：過大な力や疲労でパンチやダイが欠ける
- バリ：切断面に突起ができ、品質低下や後処理が必要
- しわ：絞り加工で材料が波打つ
- スプリングバック：曲げ後に材料が戻り、形状がずれる
- かじり：材料が金型にくっつき、傷や摩耗が増える
- 割れ：材料が過度に伸びて破断
などがあります。
これらの問題の原因としては、設計ミスや摩耗、クリアランスの不適切さなどの金型自体の問題、プレス条件や潤滑の不適切さなどの設定ミス、材質や厚さの不均一といった材料のばらつき、点検や清掃の怠りなどのメンテナンス不足が考えられます。
解決策としては、摩耗部品の交換や刃の再研磨、潤滑などの定期メンテナンス、プレス条件や潤滑剤の最適化、溶接や再加工による破損の修復、品質の安定した材料の使用、クリアランスや形状の見直しなどの設計改善、高度な修理やメンテナンスのための専門業者の活用などがあります。
突発的な故障を防ぎ、生産効率を高めるためには、定期的な点検・交換といった予防保全が理想的です。
最適なプレス金型の選び方
金型の選定は製品品質やコストに直結するため、様々な要素を考慮する必要があります。
まず製品の仕様として、材料（高強度材には耐久性の高い金型が必要）、形状（複雑な形状は順送型やトランスファー型）、精度（高精度ならコンパウンド型や特殊金型）を考慮します。
次に生産量と速度については、少量生産なら単発型で初期コストを抑え、大量生産なら順送型やトランスファー型で効率化を図ります。
速度面では順送型が高速、トランスファー型はやや遅めといった特性があります。
コストと納期の面では、初期コストと運用コスト（人件費、材料効率）を比較し、納期が短い場合は簡易金型や迅速対応のメーカーを選ぶことも検討します。
金型メーカーの能力としては、類似製品の経験があるかどうかの実績、最新の加工機や試作用プレスを保有しているかどうかの設備、メンテナンスや修理の対応力としてのサポート、経営の安定性やコミュニケーションの円滑さといった信頼性を確認することが重要です。
最速の金型が必ずしも最適とは限りません。材料の無駄や運用コストも考慮し、製品のライフサイクル全体で経済的な選択をすることがバランスの取れた選定につながります。
また、信頼できる金型メーカーとの長期的な関係は、トラブル時の迅速な対応や仕様変更への柔軟性をもたらします。
最新技術と今後の展望
プレス金型技術は、効率化や環境対応のニーズに応じて進化し続けています。
主なトレンドとしては、高耐久な工具鋼やDLCコーティングによる金型寿命の延長といった新素材とコーティングの開発、材料の無駄を減らす設計や省エネ技術、潤滑油不要のドライ加工などの環境対応技術、IoTやセンサーで摩耗を予測し故障を未然に防ぐスマート化などが挙げられます。
これらの技術進化は、コスト削減や品質向上、リードタイム短縮に貢献し、製造業の競争力を高める役割を果たしています。
プレス金型についてご相談は植木製作所へ
プレス金型は、大量生産を支える製造業の要です。
単発型や順送型など用途に応じた種類があり、最適な金型を選ぶには、製品仕様や生産量、コストを総合的に考える必要があります。
運用時の課題を防ぐメンテナンスも考慮しなければなりません。
プレス金型について、何かお困り事がございましたら、お気軽にご相談ください。
